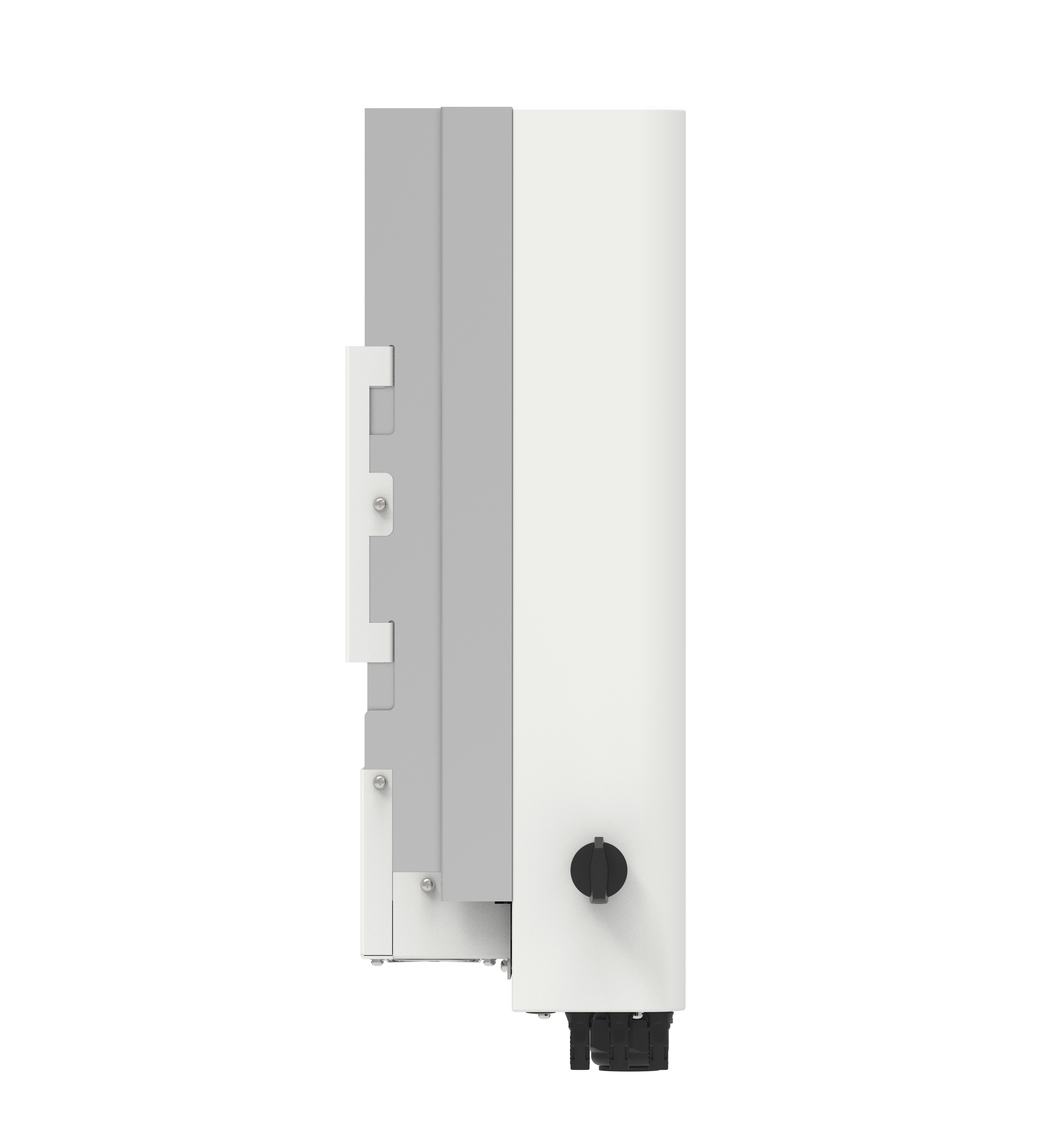

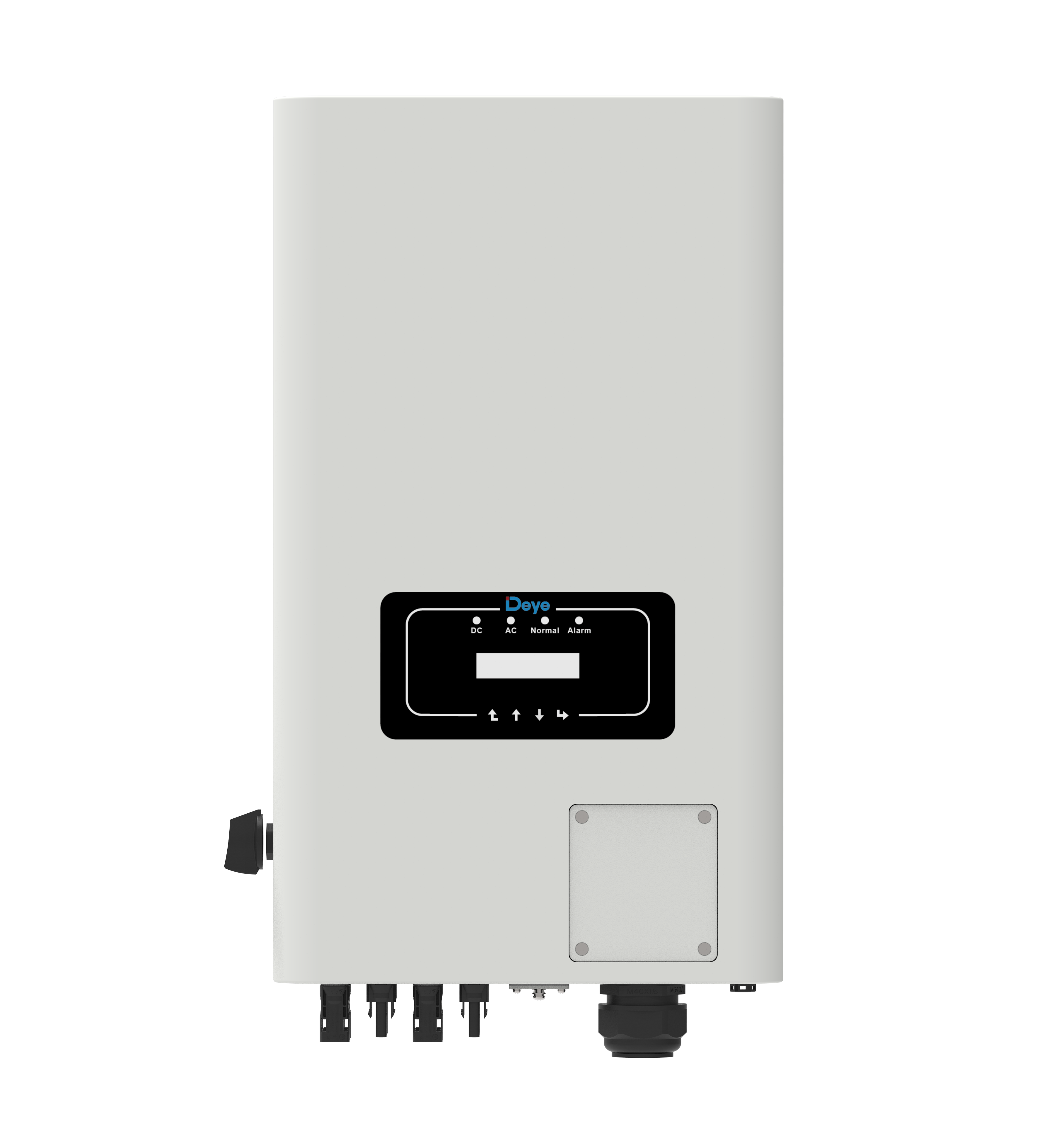

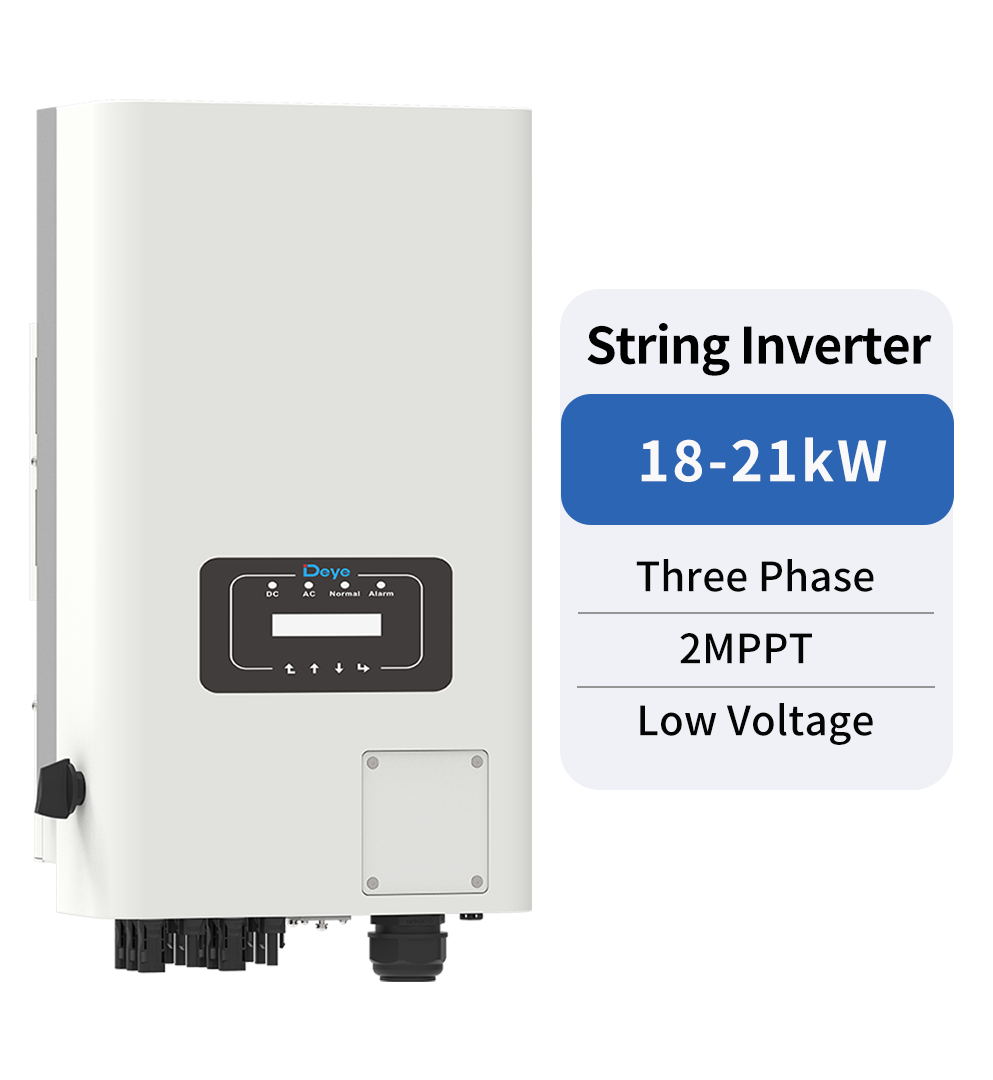

SUN-18/20/21K-G04-LV | Three Phase | 2 MPPT | Low Voltage | 127/220Vac

Higher yields / Safe & Reliable / Smart / User-friendly

Remotely shutdown function

Smart Monitoring Platform

Thanks to the smart monitoring platform, Deye full series inverter products support remotely shutdown immediately when accident occurs.Setting parameters and FW update remotely, which makes PV plant O&M easier.

Sistema trifásico - 127V/220V, 133V/230V e 50/60Hz
2 rastreadores MPPT, eﬁciência máxima de até 98,6%
Aplicação de exportação zero, aplicação VSG
Monitoramento inteligente de strings (opcional)
Ampla faixa de tensão de saída
Função anti-PID (opcional)

DOWNLOAD AREA

>> Download Datasheet << >> Download Manual <<

Technical Specifications

SUN-18K-G04-LV
SUN-20K-G04-LV
SUN-21K-G04-LV
Feedback

Modelo	SUN-18K-G04-LV	SUN-20K-G04-LV	SUN-21K-G04-LV
Dados de entrada da string fotovoltaica
máx. Potência de entrada fotovoltaica (kW)	23.4	26	27.3
Máx. Tensão de entrada fotovoltaica (V	800
Tensão de inicialização (V)	250
Faixa de tensão MPPT (V)	200-700
Tensão nominal de entrada fotovoltaica (V)	350
Máx. Corrente de entrada fotovoltaica operacional (A)	40+40
Máx. Corrente de curto-circuito de entrada (A)	60+60
Nº de rastreadores MPPT/ Nº. de Strings por	2/3+3
retroalimentação do inversor para o
Potência activa nominal de saída CA (kW)	18	20	21
Potência aparente máxima de entrada/saída CA (kVA)	18	20	21
Corrente nominal de saída CA (A)	47.3/45.2	52.5/50.2	55.2/52.7
Máxima Corrente de Falha de Saída (A)	47.3/45.2	52.5/50.2	55.2/52.7
Tensão/faixa nominal (V)	127V/220V, 133V/230V 0.85UN-1.1UN
Formulário de Conexão à Rede	3L/N/PE
Frequência/faixa nominal(Hz)	50/45-55, 60/55-65
Faixa de ajuste do fator de potência	0,8 adiantado a 0,8 atrasado
Distorção Harmônica de Corrente Total THDi	<3%
Injeção de corrente conínua	<0.5%ln
injeção CC
Eﬁciência máxima	98.6%
Eﬁciência do MPPT	＞99%
Proteção de equipamento
Proteção contra polaridade reversa CC	sim
Proteção contra sobrecorrente CA	sim
Proteção contra sobretensão CA	sim
Proteção contra curto circuito CA	sim
Proteção térmica	sim
Monitoramento da isolação do terminal CC	sim
Monitoramento de componentes CC	sim
Detecção de falha de aterramento	sim
Circuito de Interrupção de Arco（AFCI)	sim
Monitoramento da rede elétrica	sim
Monitoramento da proteção de anti-ilhamamento	sim
Detecção de falha ao terra	sim
Proteção contra sobretensão	sim
Detecção de corrente residual (RCD)	sim
Nível de proteção contra surto (DPS)	TYPE II(DC), TYPE II(AC)
Interface
Interface De Comunicação	RS485/RS232
Modo de monitoramento	GPRS/WIFI/Bluetooth/4G/LAN(optional)
Dados gerais
Faixa de temperatura operacional (°C)	-25 to +65℃, >45℃ Derating
Umidade ambiente permitida	0~100%
Altitude permitida (m)	2000m
Noise (dB)	≤50 dB(A)
Ingress Protection(IP) Rating	IP 65
Inverter Topology	Non-Isolated
Over Voltage Category	OVC II(DC),OVC III(AC)
Cabinet Size (WxHxD mm)	362×577×215 (Excluding Connectors and Brackets)
Weight [kg]	23
Warranty [year]	5 years
Type Of Cooling	Intelligent Air Cooling
Grid Regulation	NBR 16149, NBR 16150, EN 50549, RD 140
Safety EMC/Standard	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
